概述
YQSR系列井用潛水三相異步電動機為充水密封型三相異步電動機，主要用于工廠鍋爐廢熱水、冬季供熱管路泄漏熱水的重復利用與收集，工廠熱水散熱循環之用（潛入水中工作）、供熱企業檢修設備之用，洗浴中心裝卸熱水、提取地下溫泉水等用途比較廣泛。長期技術與經驗的積累，本公司自主研發了一種耐高溫溶液，使熱水潛水電機在高溫的環境下，使用壽命更長，運行性能更穩定，更有效的適應高溫125℃水溫環境。

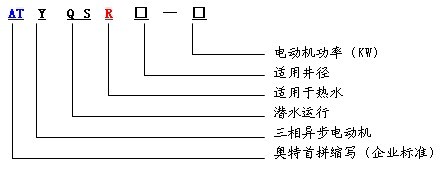

型號說明
電動機機座號與適用井徑對應表 機座號 | 150 | 175 | 200 | 250 | 井徑 | 150 | 175 | 200 | 250 |
電動機機座號與電動機承受******向下推力對應表
機座號 | 150 | 175 | 200 | 250 | 向下推力（KN） | 普通型 | 6 | 8 | 10 | 15 | 高推力型 | 10 | 13 | 18 | 25 |
注：高推力型軸承需特殊訂貨，采用高推力型軸承的電機性能由用戶與制造廠協議。適用條件
1、電動機應完全潛入水中立式（或臥式適用），其潛入深度不大于70m,但不小于20m,最底位置距井底不少于5m（臥式使用時水位應高于潛水電機1m以上）。
2、介質水溫125℃以內的高溫?zé)崴?br /> 3、水中固體雜質含量（重量比）不超過0.01%。
4、水中氯離子含量不得超過400mg/L；
5、水中硫化氫含量不得大于1.5mg/L；
6、介質水中不含腐蝕性物質，PH值在6.5-8.5范圍內。
7、電機運行時內部充有自主研發的耐高溫溶液。 設備特點
1、電機防護等級；IPX8
2、耐熱水溫125℃；
3、用戶需要時可以臥式使用（但壽命是立式的60%）；
4、電機采用耐高溫防水線，溶液潤滑，高度機械密封，不易對環境造成污染；
5、電動機運行性能穩定噪音極??；
電動機結構 1、 潛水電機由定子、轉子、上下導軸承、下連接法蘭、底座、軸伸密封裝置等組成。
2、 潛水電機各止口連接處采用密封圈密封；軸伸密封根據水質含砂量多少，選擇不同方式的密封裝置。（含砂量大于0.01%時采用橡膠骨架油封；含砂量大于0.01-0.5%時采用機械密封）
3、 電動機下部裝有橡膠調節囊，其作用為當電機內部熱脹冷縮時及電機外部水位高低變化時，用以平衡電機內腔與水的壓力。
4、 電動機定子繞組采用耐水絕緣線，有良好的絕緣能力，繞組線與耐高溫水JHSR型電纜連接。
5、 潛水電機上、下導軸承座內裝有軸瓦，轉子下部裝有止推軸承。止推軸承由上、下止推軸承及滑板組成，用于承擔軸向力。 技術支持
1、保證電機的引出電纜處端電壓為380（1±5%）V，頻率為50(1±1%)HZ（其它電壓或頻率須特殊訂貨）。
2、電機的******運行電流不得大于銘牌上的標定值（即額定電流，配套廠家和用戶在選用和調試潛水電泵機組的電源控制設備時，應特別注意）；
3、電機應選用合適的控制方式（可實現電機的過載、欠壓、斷相運行的保護并可根據水位自動控制電泵的起停）；
4、電機為連續工作制（S1）。兩次起動時間間隔不得小于10分鐘；
5、電機應可豎直使用，也可臥式使用（須特殊訂制）；
6、用于水池或超過規定的井徑中時應加裝吸水罩，使電機表面的水流速度達到0.5-1m/s,以保證電機良好的散熱。吸水罩應將電動機和第一，二級泵包括在內。 供貨范圍
潛水電機主機（包括3米引纜），電纜的接頭絕緣粘帶（包括優質聚氯乙烯粘帶、自熔乙丙膠帶、丁基橡膠自粘帶）使用維護說明書1份，合格證1份裝箱單1份，木箱包裝
注：環境水及電網電壓、頻率不符合上述規定時，用戶可以提出要求，本公司提供訂制適用產品。
|
